不銹鋼的拉力機試驗報告GB/T 228.1-2010

試驗方案：不銹鋼材料的拉伸試驗方案
試驗設備：三思泰捷拉力機CMT-4104
送檢單位：某航空機電有限公司
試驗夾具：旋轉楔形拉伸配銼刀塊
計算標準：GB/T 228.1-2010
試樣形狀：板材
試驗日期：2015-06-29
試驗速度：1mm/min
試樣寬度：12.5 mm
試樣厚度：0.06 mm
原始標距：50 mm

求取參數：抗拉強度（Rm)、屈服強度、斷裂伸長率（At)、斷后伸長率

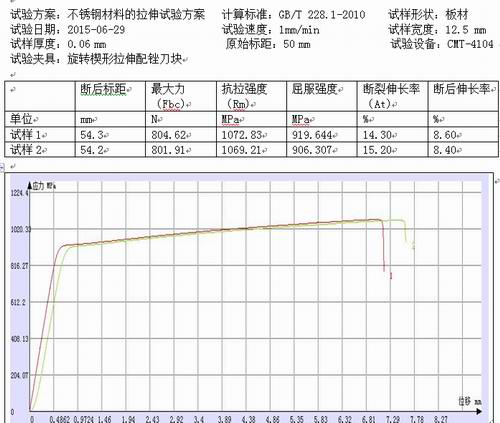

該客戶是一家主要從事航空配電系統、防火與滅火系統等航空電氣產品研發制造的高新技術企業，也是中國航空電器的發源地。該企業的產品廣泛應用于航空、航天、運輸、煤炭、化工、石油、輕紡、建筑、食品、醫療、家電等多種領域。不銹鋼材料，通俗地說，不銹鋼就是不容易生銹的鋼，鋼在大氣、水等弱介質中和硝酸等氧化性介質中，其耐蝕性隨鋼中鉻含水量的增加而提高，當鉻含量達到一定的百分比時，鋼的耐蝕性發生突變，即從易生銹到不易生銹，從不耐蝕到耐腐蝕。實際上一部分不銹鋼，既有不銹性，又有耐酸性(耐蝕性)。不銹鋼的不銹性和耐蝕性是由于其表面上富鉻氧化膜(鈍化膜)的形成。在眾多的工業用途中，不銹鋼都能提供今人滿意的耐蝕性能，此外，不銹鋼以其漂亮的外觀、耐腐蝕的特性、不易損壞的優點，也越來越受到人們的青睞。此次該客戶委托我司做了不銹鋼材料的拉伸試驗方案，如下的試驗數據及參數是用我們三思泰捷的拉力機試驗得出的結果：
